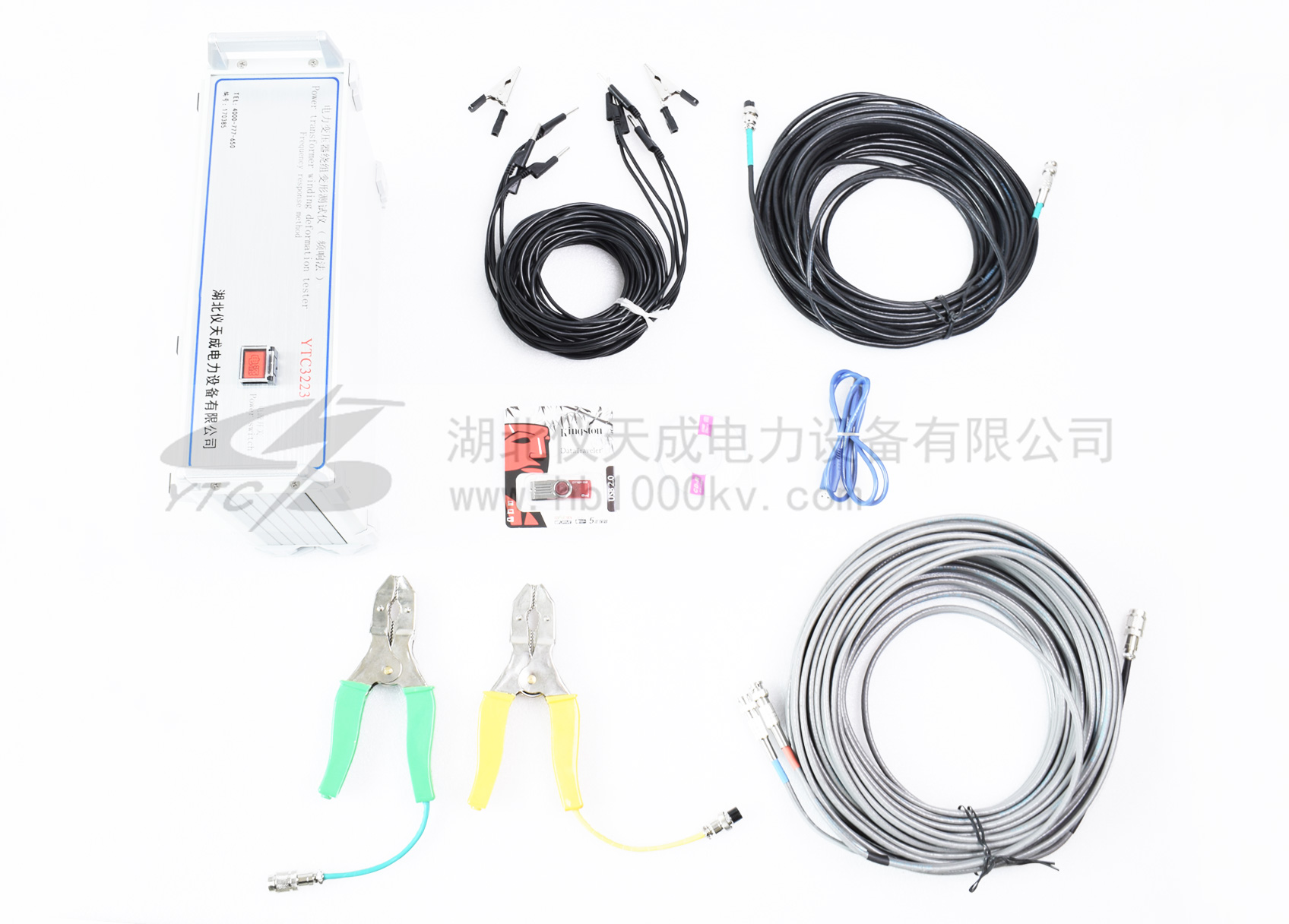

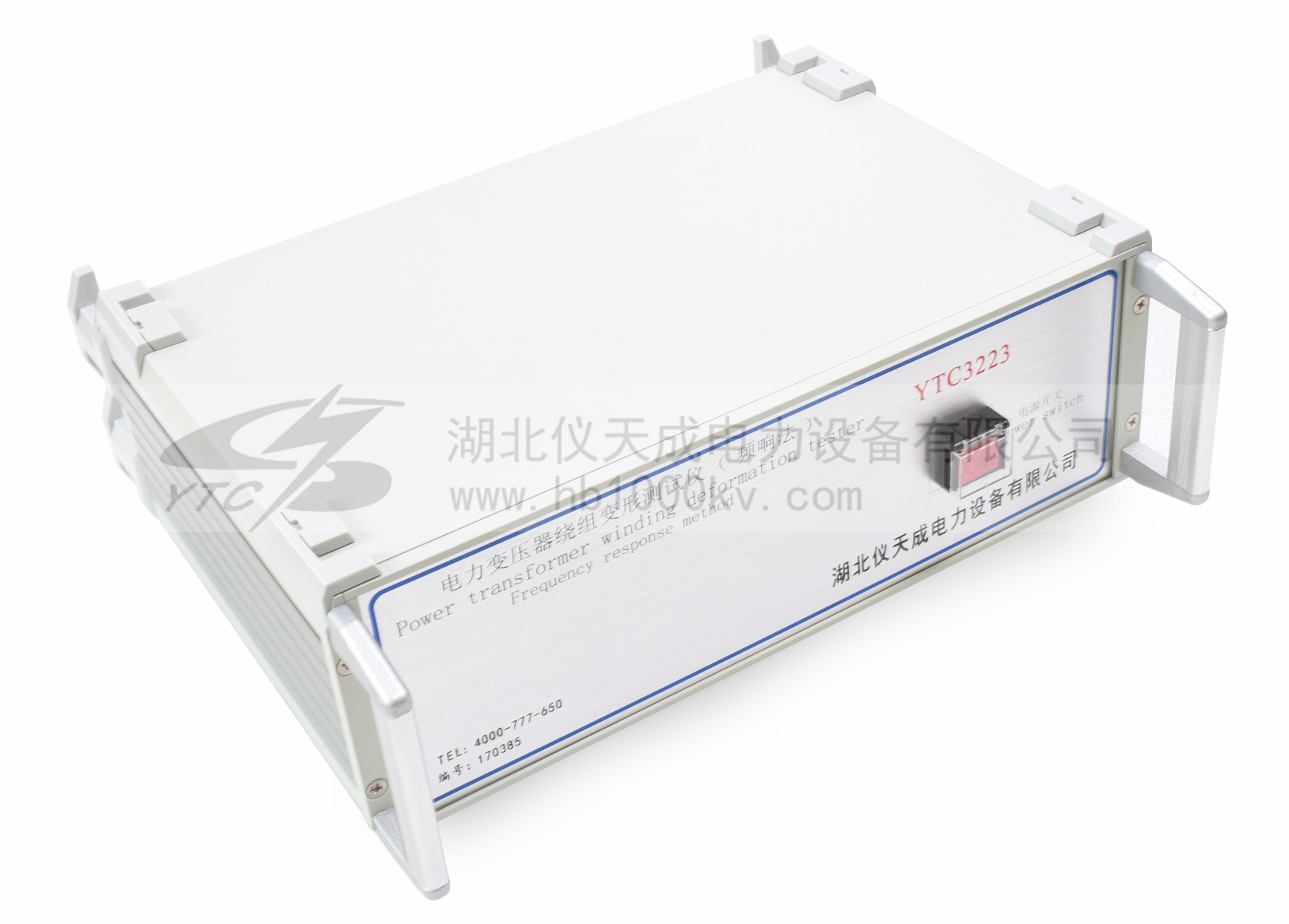

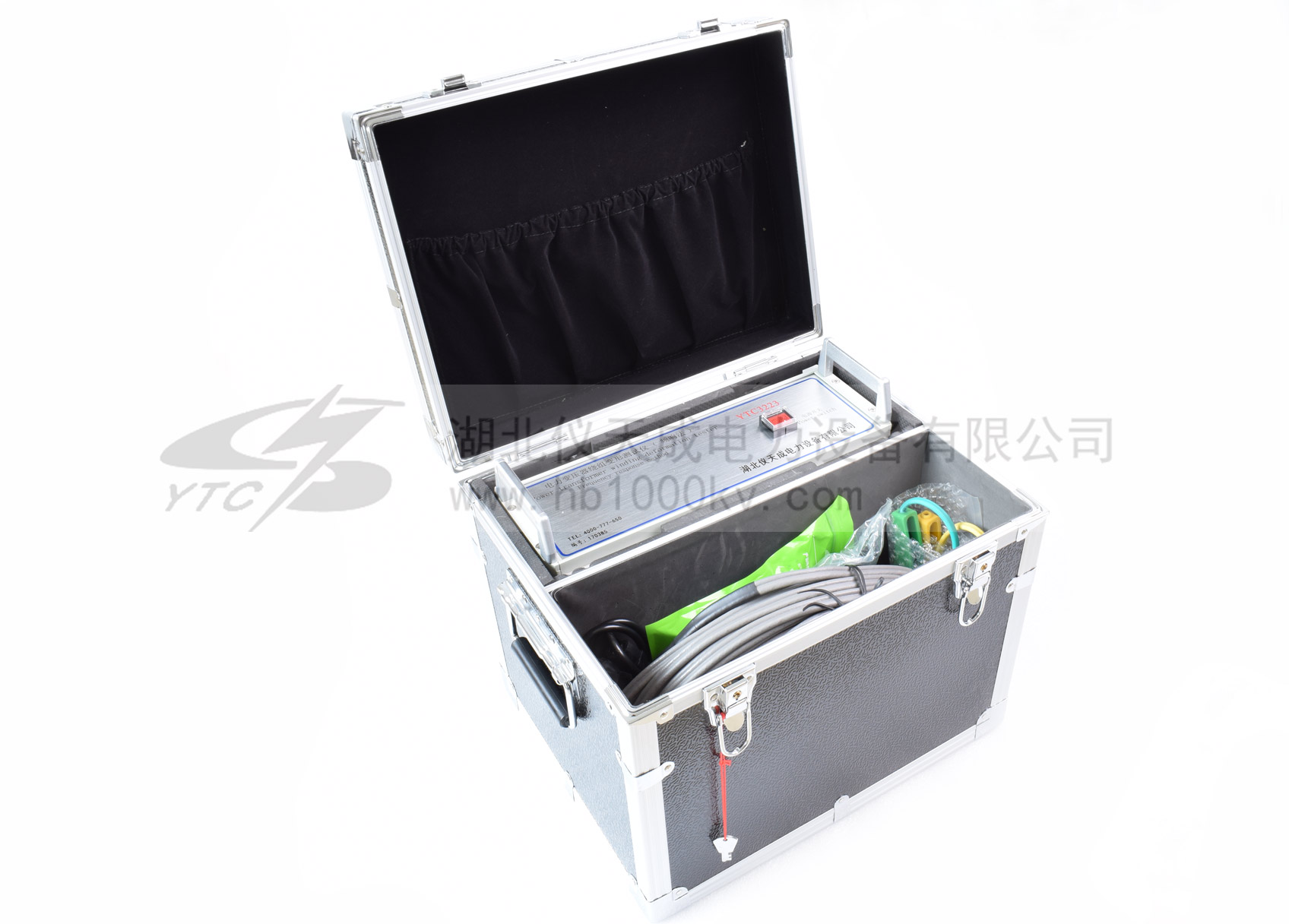

YTC3223變壓器繞組變形測試儀

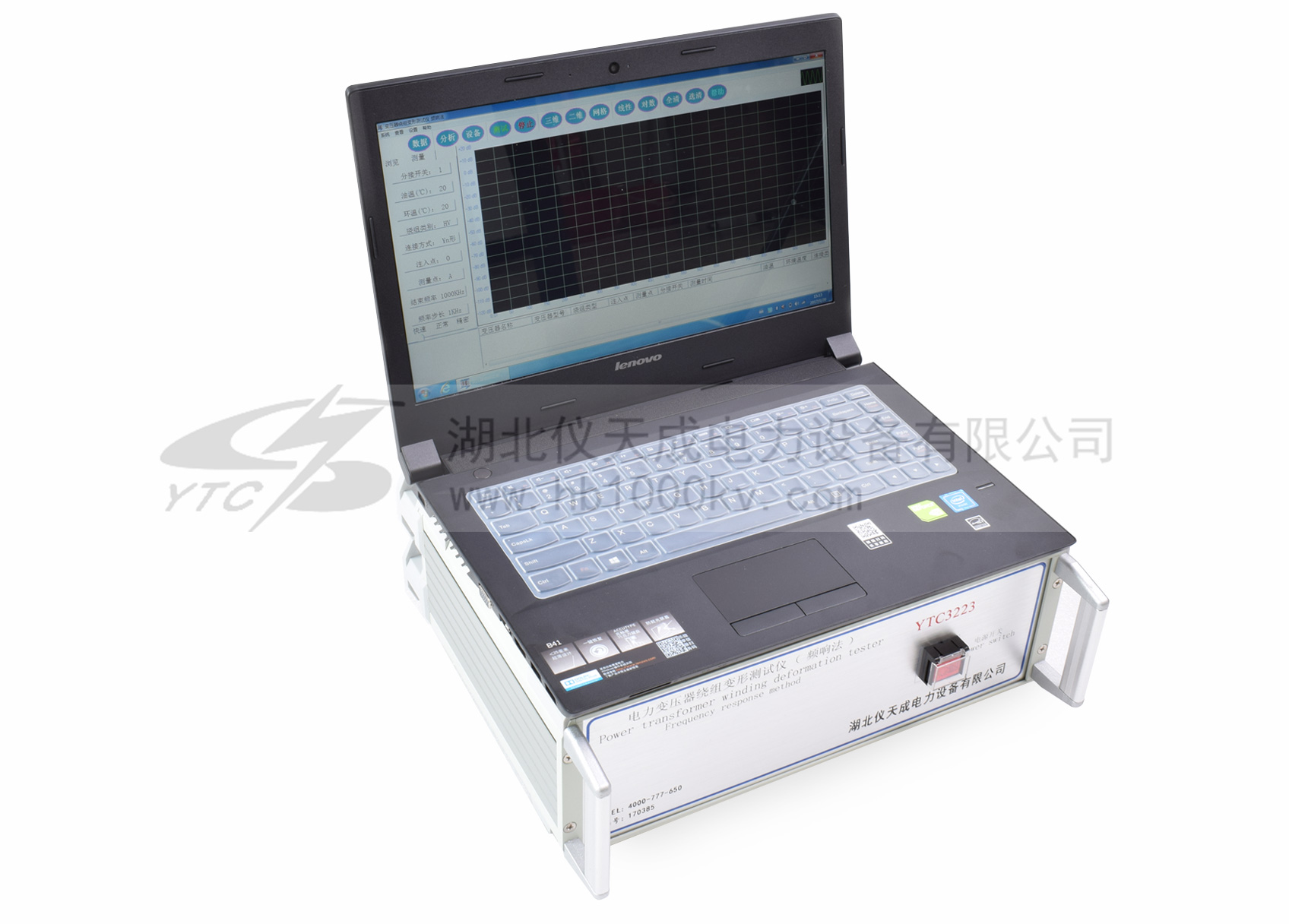

YTC3223變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能。對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，壓器繞組變形測試儀通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為準確有力的依據。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
　　YTC3223變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

產品特點：

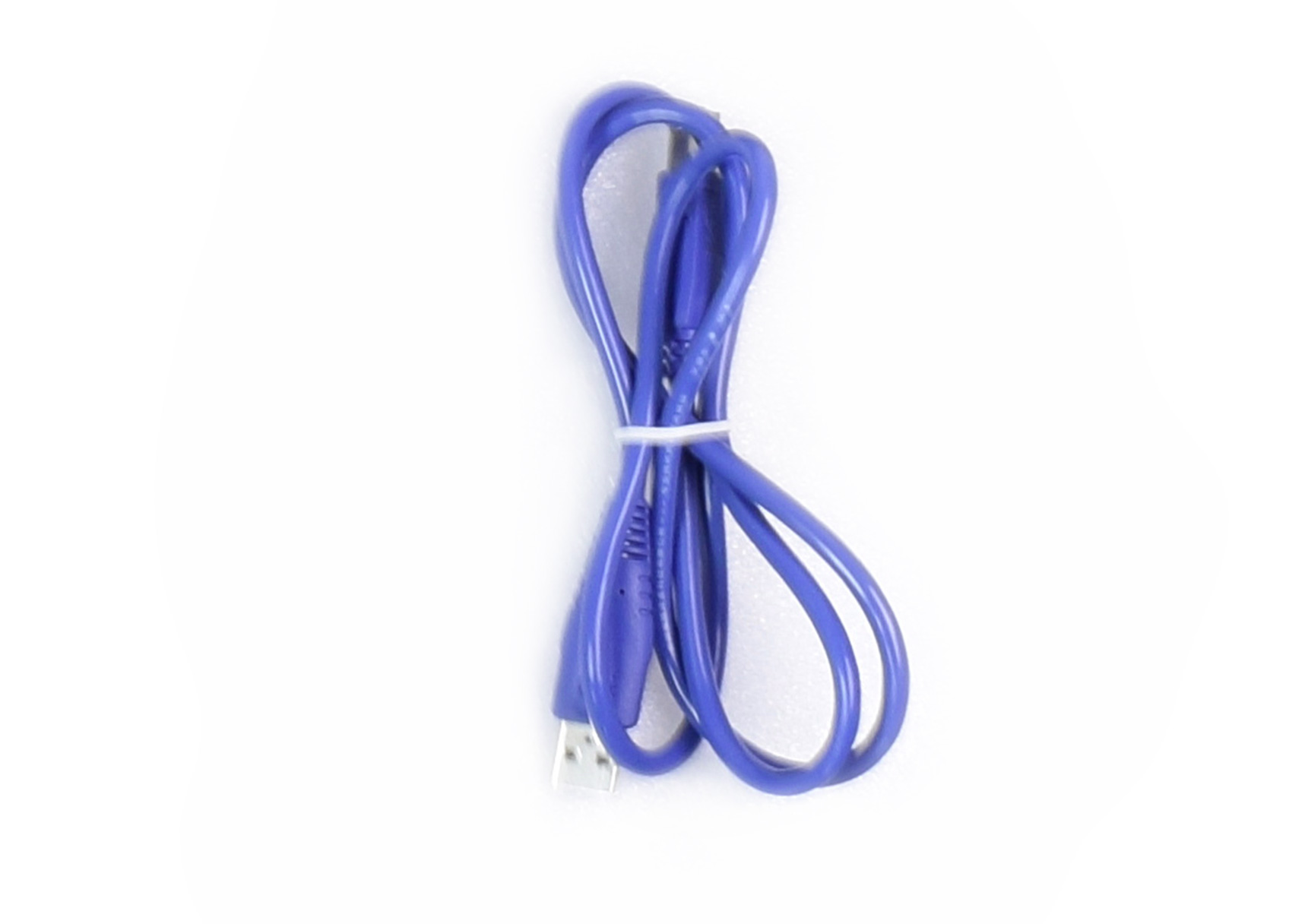

1.PC機與儀器之間USB通信接口。
2.自動生成Word電子文檔，供保存和打印。
3.計算機將檢測結果生成電子文檔(WORD)
4.信號輸出幅度可以軟件調節，峰值±10V。
5.采集控制采用高速、高集成化微處理器。
6.成品電路板,表面有特殊處理，具有抗水和有害氣體污染。
7.筆記本電腦和測量儀器采用隔離電源供電，排除外界干擾。
8.高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)。
9.選用高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上。
10.儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式
11.幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
12.完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
13.硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
14.檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為:①一致性很好②一致性較好③一致性較差④一致性很差,縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為:①正常繞組②輕度變形③中度變形④嚴重變形。
。
產品別稱：電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀、變壓器測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
掃描方式	線性掃描分布	掃頻測量范圍：(10Hz)-(10MHz)、40000掃頻點、分辨率為0.25kHz、0.5kHz、1kHz
	分段掃頻測量分布	掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；　　 (0.5kHz)-(10kHz) 　　 (10kHz)-(100kHz) 　 (100kHz)-(500kHz) 　 (500kHz)-(1000kHz)
幅度測量范圍	(-120dB)至(+20dB)
幅度測量精度	0.1dB
掃描頻率精度	0.005%
信號輸入阻抗	1MΩ
信號輸出阻抗	50Ω
同相測試重復率	99.9%
儀器尺寸	測量儀器尺寸(長寬高)	350X300X140(mm)
	儀器鋁合金箱尺寸(長寬高)	390X310X340(mm)
總體重量	13 Kg
操作溫度	-10℃至+40℃
存儲溫度	-20℃至+70℃
相對濕度	<90%，不凝結
