在我們電力系統日常的維護工作中，為了改善電能質量以及提高系統的穩定安全性，通常往往我們都需要在變壓器設備安裝前、中過程以及大修工作后，對電壓器的主接線、分接頭的變壓之比進行測試來確保變壓器的電氣、機械性能達到規程要求。如今電力行業中用的很頻繁的電壓變比檢測的儀器就是自動變比測試儀，那么其有該如何方便著手操作以及有何注意事項我們需要留意呢，今天主要給大家談?wù)勥@2個方面內容。

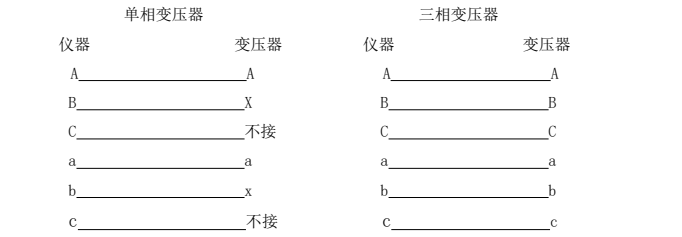

1．聯線： 關掉儀器的電源開關，按下面的方法接線。
變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座（內付2A的保險），另一端與交流220V電源相聯。
注意：切勿將變壓器的高低壓接反！

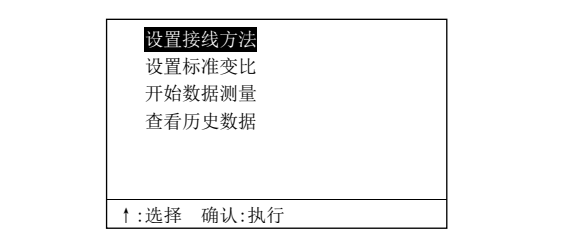

2.打開儀器的電源開關,稍后液晶屏上出現主菜單，如下圖：
選中的菜單反向顯示（黑底白字）此時可 按 “ ↑”鍵 選擇功能菜單，按 “確認”鍵 執行相應功能
注： 按下按鍵，放開按鍵，為一次按鍵輸入

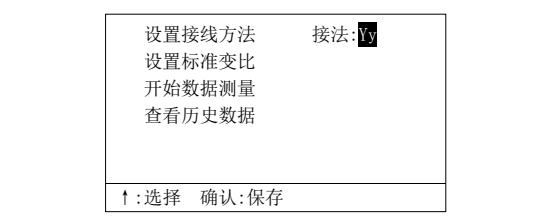

3．接法設置,進入接線方法設置后，液晶屏顯示如下：
此時 按“ ↑ ” 鍵選擇接法，按“確認” 鍵保存接法，返回主菜單

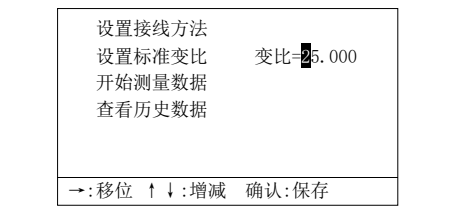

4．設置標準變比,進入標準變比設置后，液晶屏顯示如下：

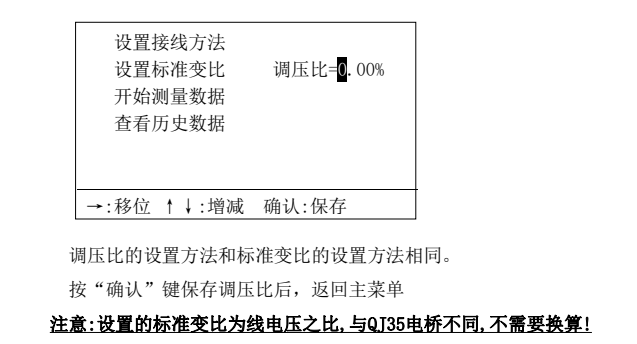

此時 按“ → ”鍵選擇數據位,選中的數據反向顯示，按“↑”“↓”鍵修改數據。選中數字后，按“↑”“↓”鍵，數字由0到9循環變換，如果是第一位，數字只能由1到9循環變化，不會出現0 。選中小數點后，按“↑”“↓”鍵，小數點循環移動。按“確認”鍵保存變比后，液晶屏顯示如下：
整體注意事項：
1. 保險為0.5A請不要變大電流的保險。如果測試線短路,高低壓接反,會熔斷保險，旁邊的蜂鳴器會發聲。保險熔斷后，如果進行測量，在顯示“ 正在測量，請等待！ ”后停住。請關機，更換相同容量的保險，重測。
2.連線要保持接觸良好。儀器應良好接地！
3.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線,如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
4.儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵,或者關掉電源,再重新操作。
5.顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。
6.儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。
7.通訊口調試時使用
變壓器變比組別測試儀器在我們電力工作當中有著特別廣泛的應用，時常會涉及到的一款優良設備，需要我們大家熟知。
